Das Thema heute ist die automatische Umwandlung von Bitmapdateien in Vektorgrafiken. Bisher habe ich dafür Adobe Illustrators Live Trace-Funktion verwendet, wie sich herausgestellt hat, funktioniert das aber auch mit dem freien Vektorgrafikprogramm Inkscape ganz einfach.
Vorgehensweise
- Meist ist es hilfreich, in GIMP das entsprechende Bild zuvor etwas für die Vektorisierung anzupassen, z.B. indem Farben reduziert (
Farben–Posterisieren) oder nicht benötigte Details retuschiert werden. - Das zu vektorisierende Bild wird dann in Inkscape geöffnet oder importiert und anschließend ausgewählt.
- Danach wird der
Bitmap vektorisieren...-Dialog (en:Trace Bitmap...) aus demPfad-Menü aufgerufen (Umschalt+Alt+B). - Dort experimentiert man so lange mit den Einstellungen, bis man mit dem Ergebnis zufrieden ist. Leider lässt sich die Vorschau nicht vergrößern, weshalb das Ergebnis am besten durch Bestätigen mit OK kontrolliert und bei Nichtgefallen einfach wieder gelöscht wird, der
Bitmap vektorisieren...-Dialog bleibt ohnedies geöffnet wenn er nicht explizit geschlossen wird.

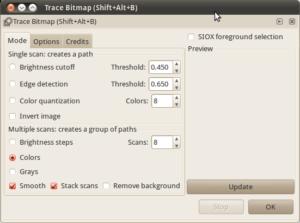

Bitmap vektorisieren – Einstellungen
- Für das Beispiel hier wurde das Bild aus dem Tux Wikipedia-Artikel verwendet.

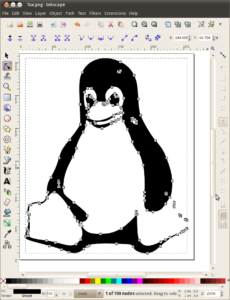

- Ergebnis Schwarz/Weiß, selektiert, damit die Pfad-Knotenpunkte zu sehen sind:
Bitmap vektorisieren – Ergebnis S/W

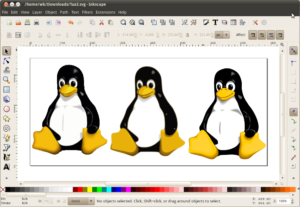

- Ergebnis Farbe: Gezeigt werden hier v.l.n.r die png-Datei, das
Bitmap vektorisieren...-Ergebnis sowie eine auf Wikimedia Commons bereitgestellte fertige svg-Version.
Bitmap vektorisieren – Ergebnis
Fazit
Meist muss das Ergebnis des automatischen Vektorisierens noch nachbearbetet werden, in vielen Fällen geht das aber deutlich schneller als die gesamte Grafik manuell zu zeichnen.
