Aus LinuxUser 08/2012

Multifunktionsgerät CLX-6220FX von Samsung

© LNM AG

Multitalent

Multifunktionsgeräte lösen auch im Home-Office zunehmend den Maschinenpark aus Drucker, Kopierer, Faxgerät und Scanner ab. Samsung will mit seinen Profi-Geräten dabei auch bei Linux-Anwendern punkten.

Sogenannte Multifunktionsgeräte, die Drucker, Scanner, Kopierer und oft auch noch ein Faxgerät in einem Gehäuse vereinen, haben sich in den letzten Jahren fest am Markt etabliert. Doch die Hersteller liefern oft keine passenden Linux-Treiber oder bestenfalls einen simplen Druckertreiber mit, sodass man die anderen Komponenten entweder gar nicht oder erst nach einer gewissen Wartezeit mit freien Treibern nutzen kann. Einen völlig anderen Weg beschreitet der südkoreanischen Mischkonzern Samsung: Hier gehört Linux in verschiedensten Derivaten zum festen Bestandteil der Treiber-Entwicklung für Multifunktionsgeräte.

Als Testgerät erhielten wir einen Samsung CLX-6220FX [1]. Dabei handelt es sich um einen Farblaserdrucker mit eingebautem Scanner, Kopierfunktion und Faxgerät. Zudem verfügt der CLX-6220FX über eine Ethernet-Buchse und lässt sich dank eines integrierten Drucker- und Scanner-Servers problemlos in ein Intranet einbinden. Ein USB-Anschluss ermöglicht zusätzlich den Betrieb an einem Einzelplatzsystem. Ab Werk liefert Samsung neben einer Schnellanleitung, einer CD-ROM mit diversen Treibern und einem Handbuch im PDF-Format noch einen kompletten Satz an Druckerkartuschen mit. Diese eignen sich nach Herstellerangaben für die Ausgabe von rund 2000 Seiten.

Die Inbetriebnahme des mit etwa 36 Kilogramm nicht gerade leichtgewichtigen Geräts gestaltet sich denkbar einfach: Nach Entfernen diverser Fixierbänder und der Entriegelung des Scannerschlittens gilt es nur noch die vier Tonerkartuschen einzusetzen. Dazu öffnen Sie an der Frontseite des Gerätes eine gut zugängliche Abdeckklappe und schiebt die vier Kartuschen anschließend in farblich entsprechend gekennzeichnete Schächte ein. Abschließend verbinden Sie den CLX-6220FX entweder mit einem Einzelplatzcomputer oder mit dem Ethernet. Sofern Sie in Ihrem Netz einen DHCP-Server betreiben, konfiguriert sich der CLX-6220FX nach dem ersten Einschalten automatisch. Um auch die Faxeinheit des Geräts zu nutzen, müssen Sie zusätzlich noch eine Verbindung zur Telefonbuchse herstellen, wofür Samsung ein ausreichend langes TAE-N-Kabel mitliefert.

Samsung CLX-6220FX

Drucker
Auflösung 9600×600 dpi
Sprachen PCL5c, PCL6, PostScript 3, SPL-C
Speicher 256 MByte (max. 512 MByte)
Prozessor Samsung 360 MHz
Duplexdruck ja
Kopierer
Auflösung 1200×1200 dpi
Duplex ja
Einzug 1 bis 99 Blatt
Geschwindigkeit max. 20 Seiten/Minute
Scanner
Standards TWAIN, WIA
Auflösung 4800×4800 dpi
Formate BMP, JPG, PDF, TIFF
Besonderheiten Scan to Network, Scan to FTP, Scan to USB, Scan to SMB
Geschwindigkeit bis zu 3 Bilder/min. bei 300 dpi (Farbe)
Faxgerät
Auflösung max. 300×300 dpi (s/w)
Geschwindigkeit 33,6 kbit/s
Speicher 4 MByte
Rufnummernspeicher 240 Rufnummern
Papiermanagement
Zufuhr 250 Blatt Papiermagazin (erweiterbar)
Ablage 170 Blatt
Gewicht 60 bis 220 g/qm
Sonstiges
Energieverbrauch < 550 W in Betrieb, < 11 W im Standby
Auslastung maximal 65?000 Seiten/Monat
Anschlüsse USB 2.0, 10/100-Mbit-Ethernet (RJ45), RJ11 (Faxgerät)
Bezug
Bezugsquelle Testgerät: IP-Web GmbH, Schwandorf, http://www.ok2.de
Preis empf. VK: 700 Euro, Straßenpreis: unter 400 Euro

Software

Auf der mitgelieferten CD-ROM findet sich außer einer Java-Software, die der Anpassung des Gerätes an ein Netzwerk mit statischen IP-Adressen dient, keine weiteren unter Linux nutzbaren Programme oder Treiber. Allerdings lässt sich eine feste IP für den CLX-6220FX auch am Bedienfeld des Gerätes definieren.

So gingen wir im Internet auf die Suche und wurden auf den Herstellerseiten sofort fündig: Samsung liefert auf der Website des Geräts [1] im Reiter Support unter Handbuch, Software, Treiber und Firmware eine stattliche Anzahl von Dokumenten und Applikationen für unterschiedlichste Betriebssysteme. Im Reiter Treiber gibt es gleich drei multilinguale Linux-Pakete für den CLX-6220FX, wobei die wichtigste Komponente der Unified Driver darstellt. Samsung hat für seine Multifunktionsgeräte den Scanner- und den Druckertreiber in dieser Software zusammengefasst, sodass mit Installation eines einzigen Treibers das komplette System einsatzfähig ist.

Möchten Sie, bevor Sie die Applikationen herunterladen, einen Blick in die Linux-Kompatibilitätsliste werfen, so eröffnet sich Ihnen nach einem Klick auf den Reiter Technische Daten eine Aufzählung unterschiedlichster Distributionen. Hier fehlen zwar aktuelle Linux-Systeme größtenteil, doch die vielen aufgeführten älteren Varianten lassen den Rückschluss zu, dass die Treiber auch neuere Derivate unterstützen. Die für Linux bereitgestellten Programme und Treiber liegen als Tarballs vor.

Treiberinstallation

Nach dem Download des Basistreibers für den CLX-6220FX (Unified Driver) entpacken Sie diesen und wechseln in den beim dabei entstandenen Ordner cdroot/. Dort starten dort mit Administratorrechten die eigentliche Installation über den Befehl ./autorun. Die Routine geleitet Sie in einen grafischen Assistenten, der zunächst an den Computer angeschlossene USB- und Parallelport-Drucker abfragt. Hier gilt es die LPT-Port-Unterstützung abzuschalten. Im nächsten Schritt geben Sie den verwendeten Druckeranschluss an. Erkennt der Installer den CLX-6220FX nicht automatisch, setzen Sie ein Häkchen vor der Option Network Printer und lassen den Drucker im Netz suchen.

Anschließend richtet der Installer die Treiber für Drucker und Scanner sowie die entsprechenden Hilfsprogramme ein. Nach einem Neustart von CUPS finden Sie auf dem Desktop einen neuen Starter mit der Bezeichnung Samsung Unified Driver Configurator vor. Dahinter verbirgt sich eine sehr komfortable grafische Routine zur Feinjustierung und zum Test von Drucker und Scanner (Abbildung 1).

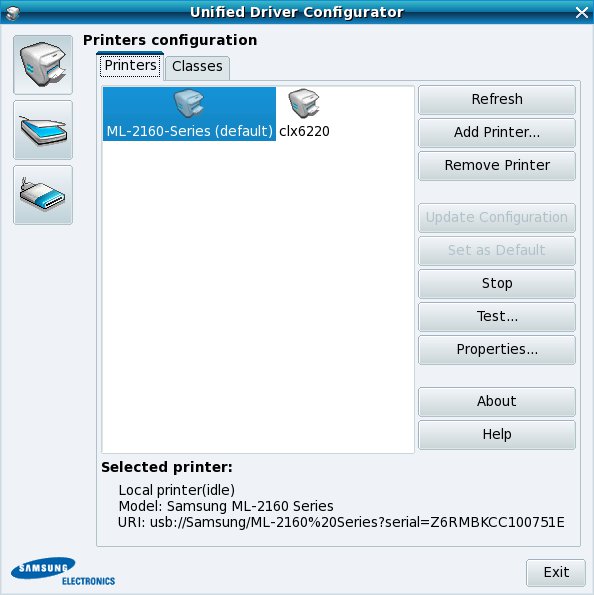

Abbildung 1: Ein einziges Tool fasst beim CLX-6220FX alle wichtigen Einstelloptionen zusammen.
Abbildung 1: Ein einziges Tool fasst beim CLX-6220FX alle wichtigen Einstelloptionen zusammen.

Nach einem Klick auf das Scanner-Symbol links oben im Konfigurationsfenster öffnet sich der Einstellungsdialog für die Scan-Einheit des CLX-6220FX. Hier nehmen Sie einige grundlegende Anpassungen des Scanners vor, wie beispielsweise Modifikationen an der Vorlagengröße, der Farbtiefe, der Auflösung und dem Vorlagenformat (Abbildung 2).

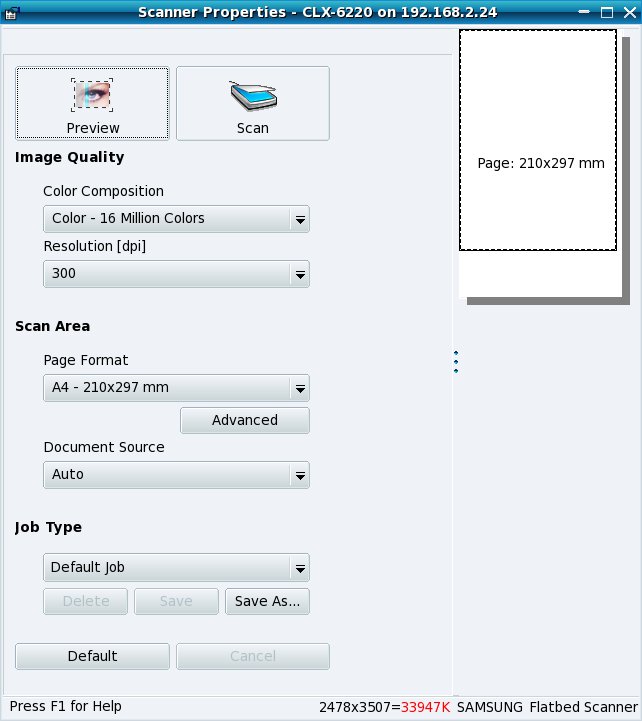

Abbildung 2: Im Konfigurator können Sie auch Vorlagen einscannen.
Abbildung 2: Im Konfigurator können Sie auch Vorlagen einscannen.

Anschließend lässt sich der Scanner aus jeder entsprechenden Anwendung heraus nutzen. Wir testeten das Gerät mit Xscanimage und SANE/Xsane, die beide den Scanner sofort erkannten und korrekt ansprachen. Auch die in der Software vorgesehenen Einstellmöglichkeiten ließen sich problemlos nutzen und damit der CLX-6220FX von mehreren Arbeitsstationen im Netz aus als Scanner verwenden (Abbildung 3).

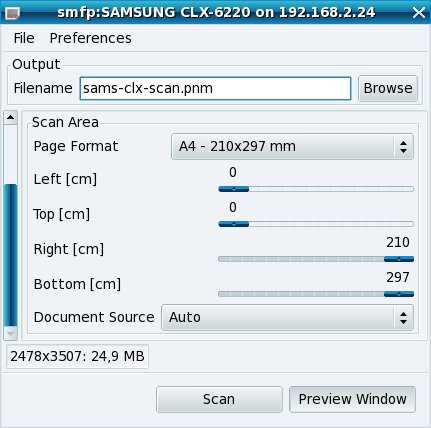

Abbildung 3: Jedes Linux-Scanprogramm kommt auf Anhieb mit dem CLX-6220FX zurecht.
Abbildung 3: Jedes Linux-Scanprogramm kommt auf Anhieb mit dem CLX-6220FX zurecht.

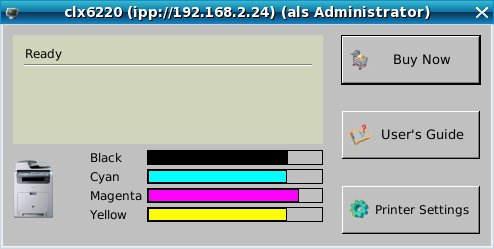

Smart Panel

Beim Smart Panel handelt es sich um ein einfaches Hilfsprogramm für die Panelleiste des Desktops. Es zeigt auf einen Blick den Status des CLX-6220FX an und erlaubt Einstellungen. Nach dem Download des etwa 20 MByte großen Tarballs entpacken Sie diesen und wechseln anschließend in den dabei entstandenen Ordner cdroot/. Von dort installieren Sie die Software durch Aufruf von ./install.sh mit administrativen Rechten.

DIESEN ARTIKEL ALS PDF KAUFEN
EXPRESS-KAUF ALS PDFUmfang: 4 HeftseitenPreis €0,99
(inkl. 19% MwSt.)
KAUFEN
LinuxUser 08/2012 KAUFEN
EINZELNE AUSGABE Print-Ausgaben Digitale Ausgaben
ABONNEMENTS Print-Abos Digitales Abo
TABLET & SMARTPHONE APPS
Deutschland

Hinterlasse einen Kommentar

5 Kommentare auf "Multifunktionsgerät CLX-6220FX von Samsung"

  E-Mail Benachrichtigung
Neuste Älteste Beste Bewertung
Benachrichtige mich zu:
Hallo, unter Ubuntu 12.04 funktioniert der im Heft beschriebene Weg nur bedingt (Drucker ja, Scanner nein). Bei meiner Suche im englischen Ubuntu Forum bin ich auf ein externes Repository (http://www.bchemnet.com/suldr/) gestoßen dass verschiedene Treiberversion als deb anbietet. Ich habe bei mir die Version 4.x installiert, jetzt funktioniert bei mir auch der Scanner, allerdings schliesst sich im Samsung Configurator der Scanner-Dialog gleich wieder. Alle wichtigen Einstellungen können aber unter xsane vorgenommen werden. Ich bin auf jeden Fall sowohl von dem (riesengroßen und sch… schweren) Gerät und den Treibern begeistert. Niko Hier die Daten zum Einbinden des Repository: sudo apt-add-repository -y ‚deb… Mehr »

Hallo,

ich habe auch so ein fettes Teil nur leider von HP. (CM2320)
Leider deswegen weil die Linux Treiber nicht sehr viel können.
Ich kann z.b. den Drucker nicht richtig konfigurieren, der Scan to PC Knopf ist nur unter Win für Win rechner einstellbar,…

Was mich jetzt interessiert ist ob dein Druckertreiber alle funktionen des Drucker beherscht oder ob das auch so mies ist wie unter HP

Hallo bei mir wird trotz 4. Version der Scanner nicht erkannt was kann ich ändern??

Es geht definitiv unter Ubuntu 12.04 LTS 64bit mit dem o. g. Repositoriy und danach die Konfiguration mit dem Samsung Unified Configurator als sudoer oder root. Gehe auf diese Seite und folge den Anweisungen http://www.bchemnet.com/suldr/index.html Bei Using the Repository steht alles für Debian und das nimmst du. Danach kannst du z. B. mit Synaptic einfach alle Samsung-Pakete aus diesem Repo (die die sich installieren lassen reichen aus) installieren und wie oben schon erwähnt, mit dem Configurator konfigurieren, befindet sich in „/opt/Samsung/mfp/bin“ falls du, im Desktop deiner Wahl, die GUI nicht findest. Wiederum danach kannst du dich über einen funktionierenden CLX-6220… Mehr »
Die Installation mit den original Samsung Treibern war bei mir vollkommen ausreichend (d.h. die extra Repos sind nicht notwendig). Allerdings ist für sane eine manuelle Änderung einer sane Konfigurationsdatei notwendig, da sonst offenbar ein falscher Treiber bevorzugt wird. Im Ergebnis wird der Scanner unter Ubuntu nicht erkannt, bevor man in /etc/sane.d/xerox_mfp.conf die folgende zeile auskommentiert: #Samsung CLX-3170fn & CLX-3175FW usb 0x04e8 0x342a und ersetzt durch: tcp 192.168… (ip des Druckers). ACHTUNG: bei dieser vorgehensweise landet die IP hardcodiert in der Konfig, wenn also der Drucker eine neue IP bekommt, muss das angepasst werden! Leider unterstützt der Treiber zwar den ADF,… Mehr »
