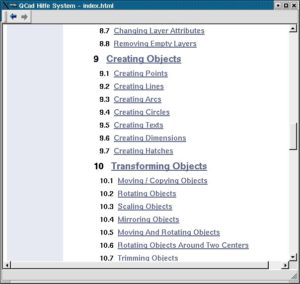

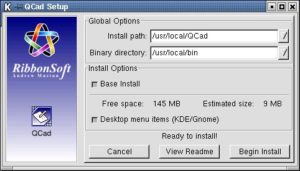

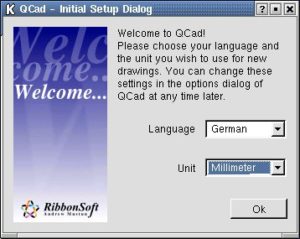

Konstruktionshelfer

Ansichtssache

Um genau zu arbeiten, gilt es, den Zeichnungsausschnitt zu verschieben und die Zeichnung beliebig zu verkleinern und zu vergrößern. QCAD stellt alle dazu nötigen Zoom-Funktionen bereit (Abbildung 6).

Abbildung 6: Zoom-Werkzeuge

Wenn Sie den aktuellen Ausschnitt vergrößern möchten, klicken Sie auf die grüne Lupe mit dem Pluszeichen oder drücken [+]. Um einen besseren Überblick über die Zeichnung zu gewinnen, klicken Sie auf die Lupe mit dem Minuszeichen oder benutzen die [-]-Taste. Die Funktion Panzoom ermöglicht es, den aktuellen Bildausschnitt mit der Maus zu verschieben. Mit Bereich zoomen ziehen Sie ein Fenster auf der Zeichenfläche auf, das dann vergrößert wird. Autozoom passt den Ausschnitt so an, dass alle Zeichnungselemente zu erkennen sind.

Objekte konstruieren

In QCAD werden Objekte durch die Eingabe von Koordinaten gezeichnet. Sie geben die Koordinaten entweder mit der Maus oder über die Tastatur ein. Wenn Sie ein Objekt zeichnen möchten, wählen Sie aus der Werkzeugleiste mit den Zeichenwerkzeugen (Abbildung 4) ein Objekt aus, indem Sie mit der linken Maustaste auf die entsprechende Schaltfläche klicken.

Linienfarbe, -art, und -breite wählen Sie aus der Hauptwerkzeugleiste. 18 Farben, acht Linienbreiten und fünf verschiedene Linientypen stehen zur Verfügung. QCAD bietet eine Vielzahl von Zeichenobjekten an: Punkte, Linien, Bögen, Ellipsen, Bemaßungen und Schraffuren. Die Vorgehensweise beim Konstruieren ist immer dieselbe: Sie wählen die gewünschte Form aus, z. B. eine Linie, und es erscheint eine eigene Werkzeugleiste dazu (Abbildung 7).

Abbildung 7: Linien konstruieren

Im zweiten Schritt entscheiden Sie sich dafür, was genau Sie zeichnen wollen, beispielsweise ein Rechteck. Wieder ändert sich die Werkzeugleiste, und Sie müssen wählen, wie Sie das Objekt positionieren: Sie können es frei zeichnen, aber auch am Raster oder an anderen Objekten ausrichten (Abbildung 8).

Abbildung 8: Objekte ausrichten

Jetzt endlich beginnen Sie mit dem Zeichnen. Sie wählen den ersten Punkt, klicken mit der linken Maustaste, lassen diese los und klicken auf den zweiten Punkt des Elements. Der letzte gewählte Punkt auf der Zeichnung wird als kleiner roter Kreis mit einem Kreuz darin dargestellt. In der Statuszeile sehen Sie stets, wie groß das gerade konstruierte Objekt ist. Das aktuelle Objekt lässt sich dank seiner roten Farbe gut von den anderen unterscheiden.

Abbildung 9: Ein Rechteck konstruieren

Beim Arbeiten mit Schraffuren gilt es zu beachten, dass Sie nur geschlossene Elemente wie Rechtecke oder Ellipsen, nicht aber offene Halbkreise oder zwei im rechten Winkel stehende Linien ausschraffieren können.

Mit der Maus ist es dank Rasterfang möglich, Objekte genau auf der Zeichenfläche zu platzieren. Manchmal ist es aber nötig, sehr genau zu arbeiten. Dabei hilft die Koordinateneingabe. Statt die einzelnen Punkte eines jeden Objektes mit der Maus auszuwählen, geben Sie die Daten der Punkte in ein Dialogfeld ein, das auf Wunsch oben links in der Zeichenfläche eingeblendet wird (Abbildung 10).

Abbildung 10: Koordinaten eingeben

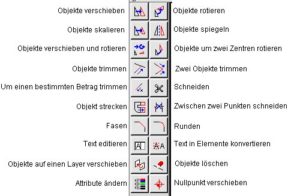

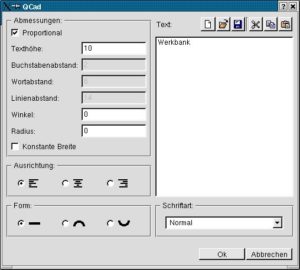

Dabei nimmt das Feld X pos die horizontale Koordinate, das Feld Y pos die vertikale Koordinate auf. Wenn Sie [Enter] drücken, übernimmt QCAD die Koordinate in die Zeichnung. Unter Mode wählen Sie, ob Sie die Punkte absolut, also vom Zeichnungsnullpunkt gerechnet, oder relativ, das heißt in Bezug auf den letzten gewählten Punkt, eingeben.
